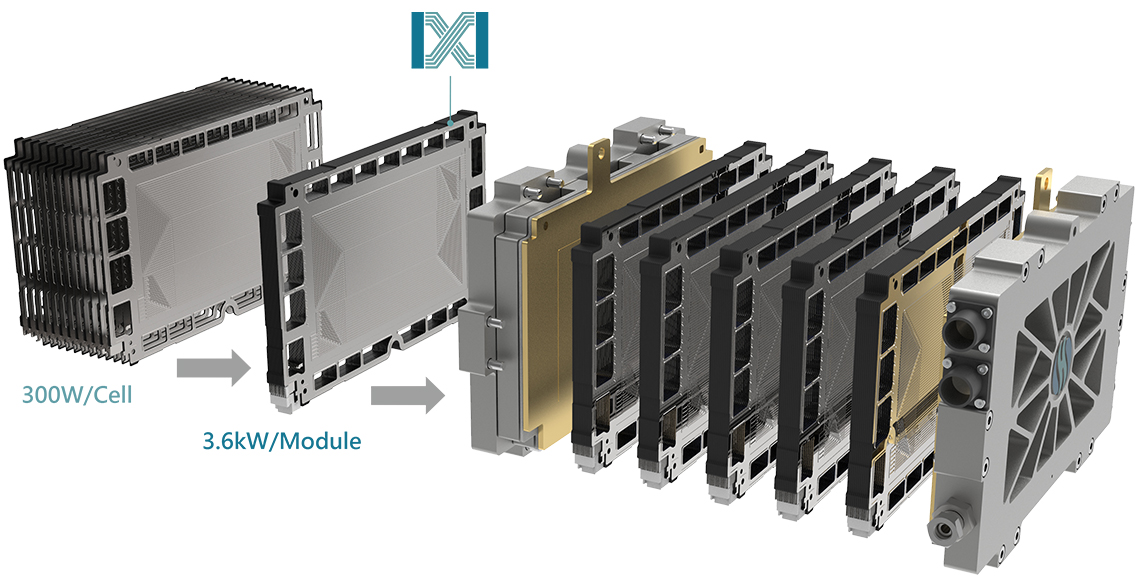

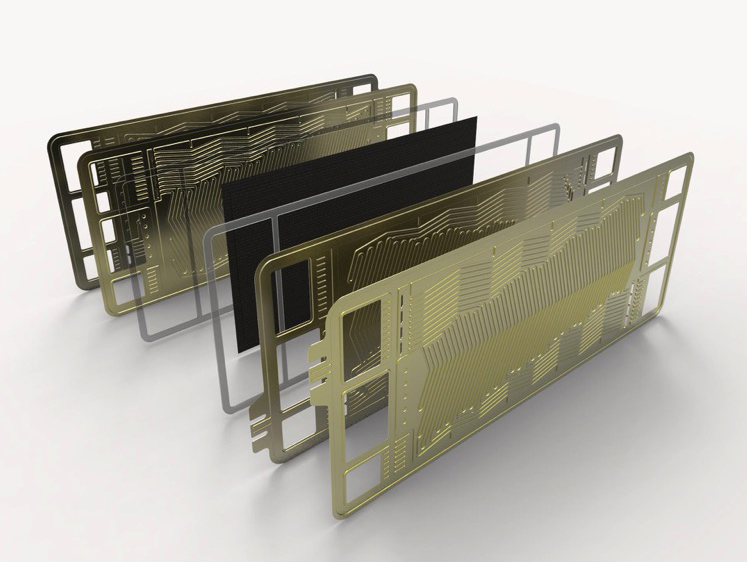

台氫電 以獨特的集成設計結合了優化流體分配與一體化封裝技術，成功地開發出可快速裝配與彈性擴充之Xell®模組化燃料電池技術，大幅地提高產品應用範圍， 同時有效地節省開發時間與降低生產成本。 台氫電目前已開發有多款金屬分隔板產品已授權多家公司進行量產工作。
CAD/CAE/CFD分隔板流場設計

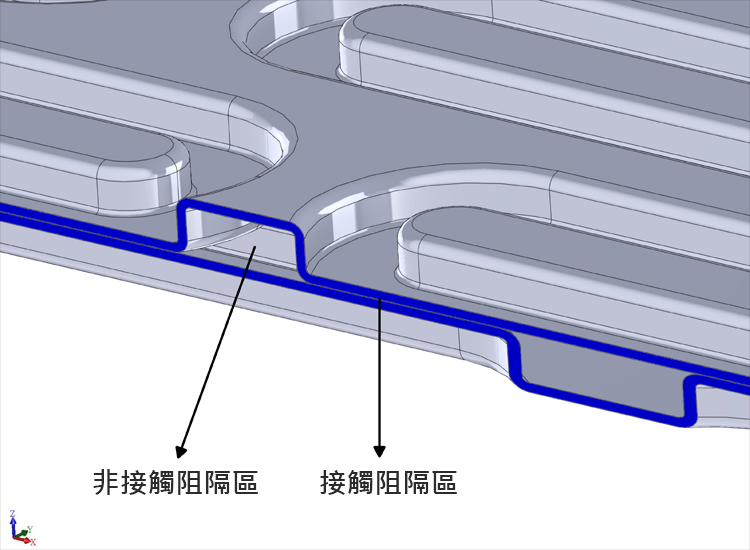

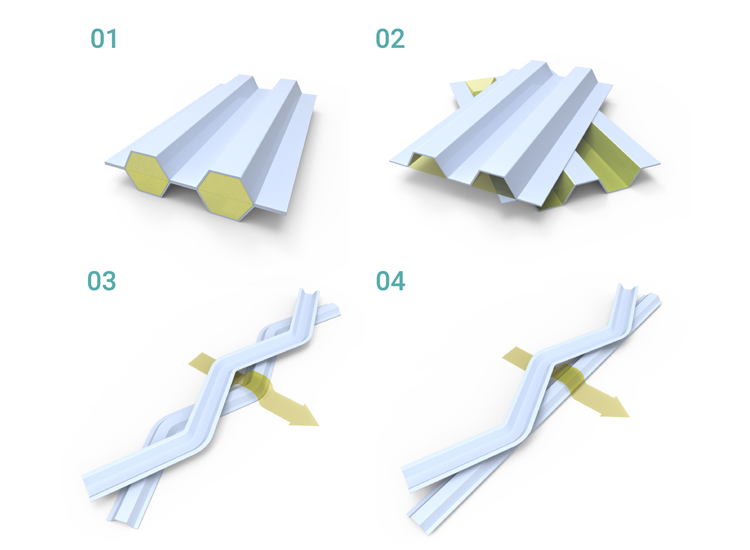

陰極與陽極分隔板間的對應關係
01
直線流道排列
02
直線流道交錯排列
03
波型流道交錯排列
04
波型流道與直線流道排列

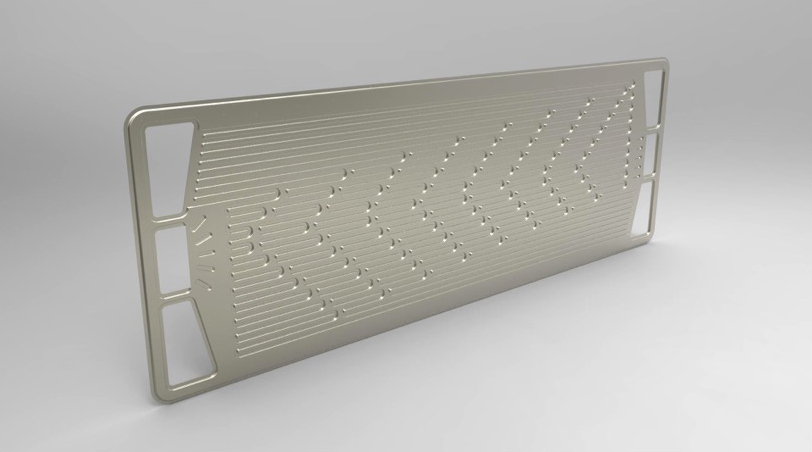

已驗證之可授權板型一
| 參數 | 規格 |
|---|---|
| 板材 | SS 316 |
| 雙極板面積 | 312.7 cm² |
| 活性面積 | 183.7 cm² |
| 板材厚度 | 0.1 mm |
| 流道寬度 | 1.2 mm |
| 流道深度 | 0.5 mm |
| 流道截距 | 2.4 mm |
| 雙極板總厚度 | 0.6 mm |
| 深寬比 | 42 % |
| 開孔率 | 48.7 % |
已驗證之可授權板型二
| 參數 | 規格 |
|---|---|
| 雙極板面積 | 140 cm² |
| 活性面積 | 90 cm² |
| 板材厚度 | 0.1 mm |
| 流道寬度 | 1 mm |
| 流道深度 | 0.5 mm |
| 流道截距 | 2.0mm |
| 雙極板總厚度 | 0.65 mm |
| 深寬比 | 50 % |
| 開孔率 | 59 % |

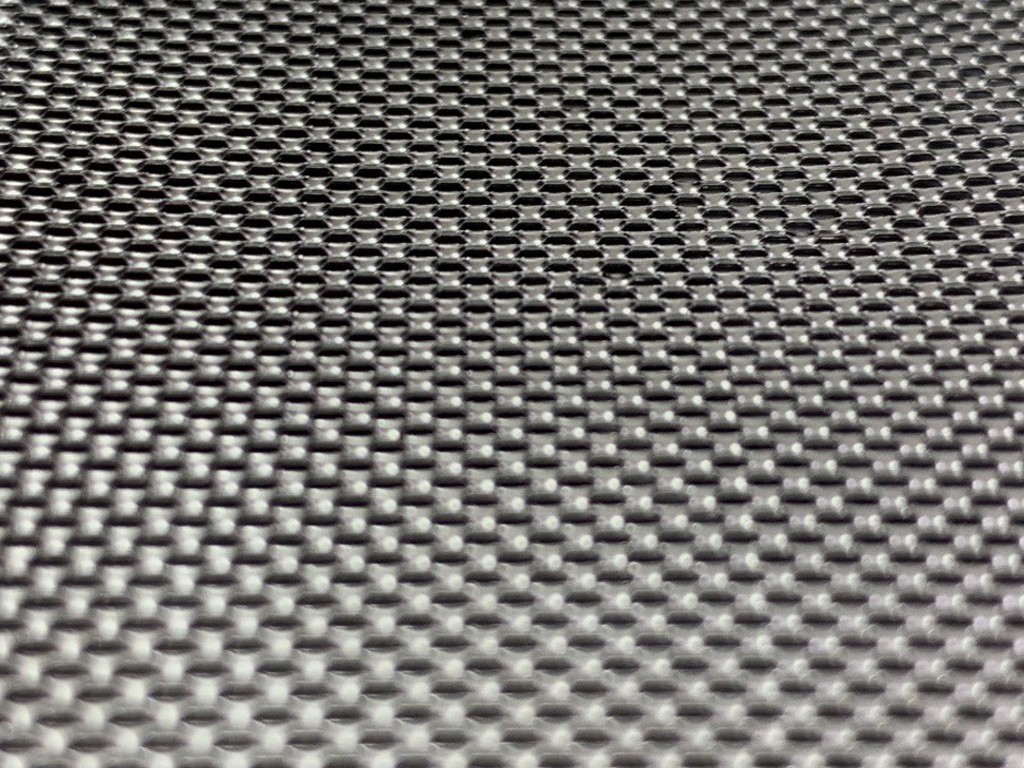

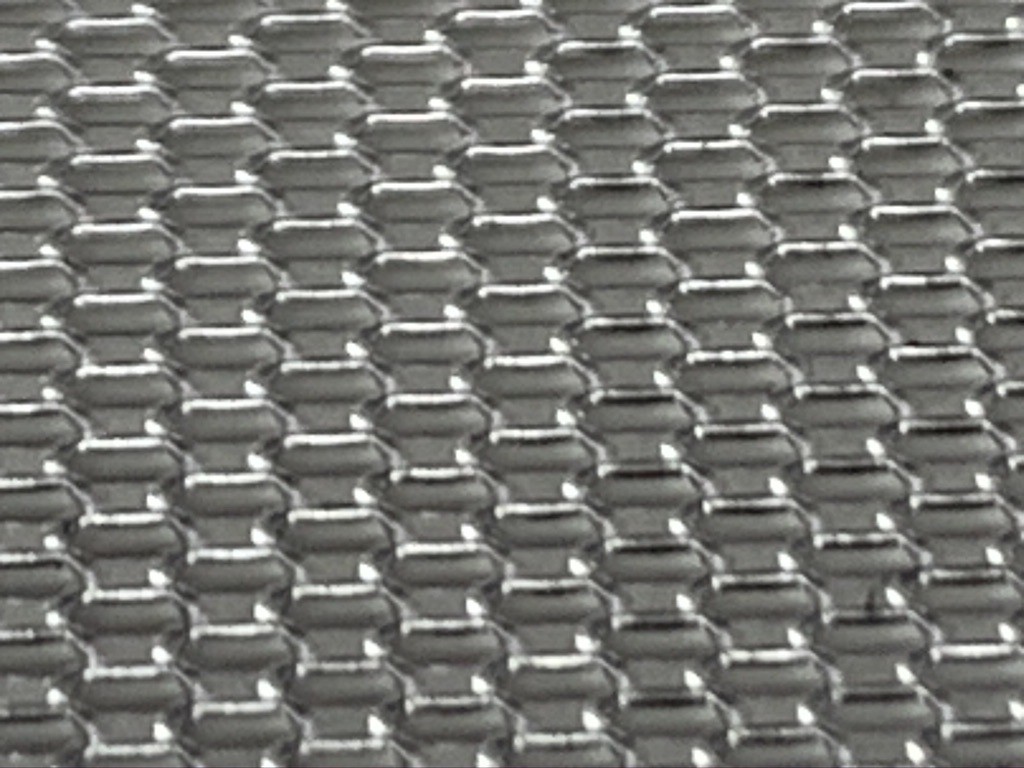

微孔網設計驗證
本公司金屬電堆已成功地將微孔網納入陰極流場設計。經由CFD理論模型計算與實驗證實，微孔網確實可以有效強化電極排水功能。
電流密度計算結果
流體流速計算結果
